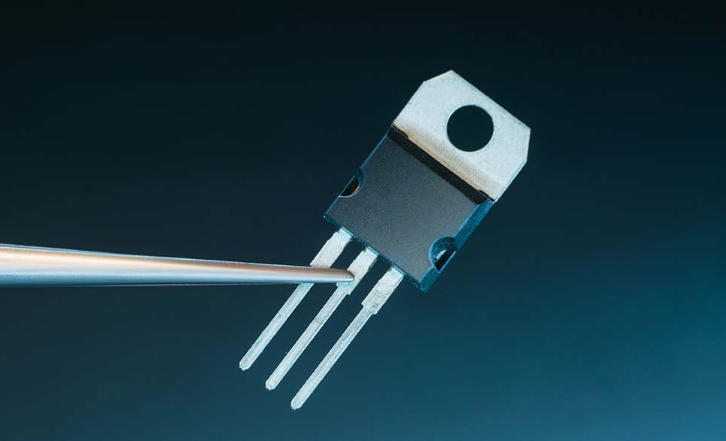

在功率器件MOS管的選擇上，工程師普遍傾向于選用N溝道MOSFET。實際還真有這么一回事，這是由MOS管物理特性和電路實現方式所決定的。

一、N溝道MOSFET的優勢

（1）導通電阻更低：對于相同尺寸、相同工藝的MOSFET，N溝道器件的電子遷移率（electron mobility）遠高于P溝道中的空穴遷移率，因此其導通電阻（Rds(on)）通常更低。另外，低導通電阻意味著在相同電流條件下?lián)p耗更小、發熱更低、效率更高。

（2）漏源電壓承受能力更強：N溝道MOSFET能夠在較小的芯片面積下實現更高的擊穿電壓，這讓其在高壓應用中更具競爭力。

（3）電流承載能力大：由于其結構和物理特性，N溝道器件在相同條件下能承載更大的電流，適合高功率場合，如電源轉換、馬達驅動等。

（4）開關速度快：N溝道MOSFET具有更小的電荷存儲量（特別是柵極電荷Qg），因此其開關速度更快，適用于高頻應用，例如開關電源和DC-DC轉換器。

（5）更好的散熱特性：低Rds(on)帶來更小的功耗，進而減輕了散熱設計的壓力。這使得系統在相同封裝下能夠處理更高的功率。

（6）成本與驅動電路優勢：對于低端應用，N溝道MOSFET往往比P溝道便宜。許多情況下，N溝道器件的驅動方式更靈活，能直接配合標準的驅動芯片使用，從而簡化電路設計，降低整體成本。

二、P溝道MOSFET的優勢與應用場景

雖然N溝道在多數性能指標上勝出，但P溝道MOSFET也有其獨特的價值，尤其是在電路簡化和低邊驅動方面：

（1）驅動更簡單（高邊開關場景）

在高邊（high-side）開關應用中，P溝道MOSFET可以直接通過柵極下拉實現導通，不需要額外的電平提升（bootstrapping）電路。對于電池供電設備、便攜式電子產品，這大大簡化了設計，降低了元件數量。

（2）低電壓、低功耗應用更方便

在小電流、低壓場景下，P溝道的Rds(on)劣勢不明顯，反而因簡化的驅動電路而更具性價比。

（3）節省空間和設計時間

對于一些消費類電子（如手機、筆記本、穿戴設備），電路板空間有限，P溝道MOSFET往往能減少外圍元件數量，從而節省PCB面積并縮短開發周期。

三、N溝道與P溝道的典型應用對比

（1）N溝道MOSFET常見應用

開關電源的低邊和高邊（配合驅動器）開關；
馬達驅動器和H橋電路；
DC-DC降壓轉換器的主開關管；
高頻開關、功率放大。

（2）P溝道MOSFET常見應用

電池反接保護；
便攜式設備的高邊電源開關；
簡化驅動電路的小電流控制；
電源管理中的負載開關（Load Switch）。

雖然N溝道MOSFET因其低導通電阻、高效率、強電流能力、低成本等而成為絕大多數功率應用的首選。但是，在一些對驅動電路簡潔度要求更高的應用中，P溝道MOSFET依然占據一席之地。
