做MCU硬件開發的時候，MCU意外復位或死機、程序跑飛、時鐘錯亂等，有部分原因是時去耦電容問題導致的。下面英銳恩單片機開發工程師分享了幾個去耦電容的使用經驗。

一、為什么需要去耦電容？

MCU在工作時，內部電路（如CPU核心、外設、IO口）會頻繁開關。每次開關瞬間，會產生一個很大的瞬時電流。如果電源線上沒有就近、快速響應的“能量倉庫”，就會導致供電電壓瞬間跌落或產生振鈴（電壓波動）。

后果可能包括：

MCU意外復位或死機；
程序跑飛、時鐘錯亂；
高頻噪聲通過電源網絡干擾其他敏感電路，造成通信錯誤（如串口、I2C數據出錯）或模擬信號失真（如ADC讀數不準）。

根本原因在于：電源線路本身存在寄生電感和電阻，瞬時電流變化會在上面產生電壓降和振蕩。

二、常見問題現象

如果你的系統出現以下情況，可以考慮去耦電容是否沒做好：

MCU 毫無規律地復位或死機，尤其是上電不穩定；
串口、I2C、SPI等通信隨機出錯或丟數據；
PWM輸出不穩定、ADC讀數噪聲大；
上電或掉電時容易異常復位；
問題只在接上外設或負載工作時才出現，說明與瞬時電流有關。

三、如何快速判斷是不是去耦問題？

用示波器測電源：在MCU的VCC引腳附近（越近越好），用示波器觀察電壓波形。重點看：有沒有瞬間的電壓跌落或振鈴？
技巧：使用探頭的地線彈簧（而不是長接地夾），減少測量回路面積，避免引入假噪聲。

檢查PCB布局：

去耦電容是否真的緊靠MCU的電源引腳？
電容到引腳和到地平面的路徑是否足夠短、足夠粗？
試試臨時加強去耦：在懷疑的MCU電源引腳旁邊，臨時并聯焊接一個0.1μF的貼片電容，看問題是否消失。這是最直接的驗證方法。
觀察問題規律：問題是否在負載變大、外設高速工作或特定代碼運行時更明顯？如果是，很可能是電源瞬態響應不足。

四、解決辦法

1. 基本去耦配置（標準做法）

高頻去耦（緊靠引腳）：每個MCU的VDD/VSS電源引腳旁，放置一個0.1μF（100nF）的MLCC（貼片陶瓷電容）。電容到引腳的走線越短越好（理想情況≤1–2 mm）。
中頻緩沖（放在電源區域附近）：在每組電源引腳附近，額外放置一個1μF–10μF的陶瓷電容，應對稍長時間的電流需求。
電源入口儲能（板級）：在電源進入板卡的位置（如穩壓器輸出端），放置一個10μF–100μF的大容量電容（可用陶瓷、固態或鋁電解電容），應對緩慢的電壓變化和較大的能量需求。

2. 電容的選擇與搭配

多容量并聯：將0.1μF、1μF、10μF等不同容值的陶瓷電容并聯使用，可以覆蓋更寬的頻率范圍，有效應對不同速度的電流變化。
注意電容特性：常用的X5R/X7R材質MLCC，其實際電容值會隨所加直流電壓的升高而下降，選型時要留有余量。
優選MLCC：多層陶瓷電容（MLCC）體積小、ESR/ESL（寄生參數）低，是去耦的首選。封裝越小（如0402、0201），通常高頻特性越好。

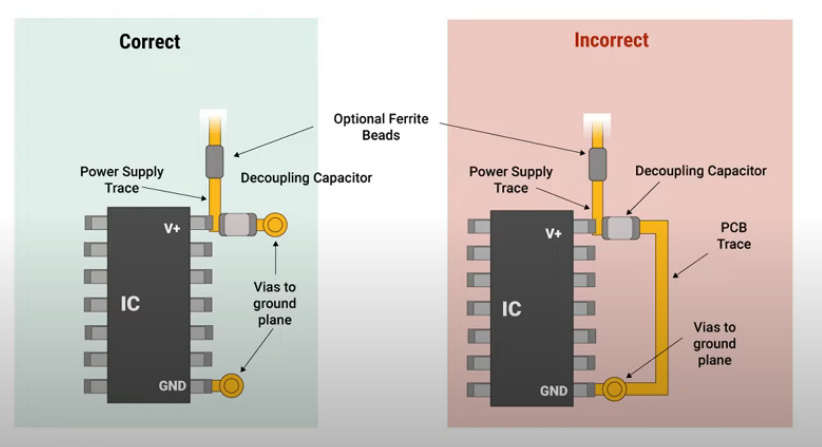

3. PCB布局關鍵點（最容易出錯?。?br/>
就近原則：0.1μF電容必須緊貼MCU電源引腳擺放。
低阻抗回流：電容的接地端要用過孔短而直接地連接到地平面，最好使用多個過孔，減小回流路徑阻抗和面積。
使用完整電源/地平面：盡量為VCC和GND提供完整的平面，避免使用長而細的走線供電。
避免干擾：電源引腳到去耦電容的路徑上，不要穿過其他信號線。

4. 如果問題依舊

在電源入口串聯磁珠（ferrite bead）或小電阻，配合本地去耦，隔離噪聲。
為高速外設的電源單獨增加去耦。
針對極高頻率的噪聲，可在引腳旁并聯更小容值的電容（如100pF–1nF）。
檢查穩壓器（LDO等）的輸出電容是否按數據手冊要求配置，防止其自身振蕩。

五、典型配置示例

每個VDD引腳：1個 0.1μF MLCC（0402封裝，緊貼引腳）；
每組電源：1個 1μF - 4.7μF MLCC（放在該組引腳附近）；
板級電源入口：1個 10μF - 100μF 的電容（陶瓷或固態）；
可選（針對高頻噪聲）：在0.1μF電容旁并聯1個1nF或10nF的MLCC。

六、測量與驗證技巧

正確測量：務必使用示波器探頭的接地彈簧，否則看到的振鈴可能是測量方式引入的假象。
模擬真實負載：測試時，讓MCU運行高負載任務（如所有外設全開、滿頻運行），觀察最壞情況下的電源波形。
驗證效果：加強去耦后問題消失，說明判斷正確。若未改善，需排查地線、時鐘、復位或EMC等其他問題。

七、現場快速修復

在出問題的MCU電源引腳旁，臨時用短線并聯焊接一個0.1μF和一個10μF的陶瓷電容，很多穩定性問題能立刻改善。
檢查穩壓器輸出電容，可嘗試并聯一個更大容量（如47μF）的電容。
將大電流負載（如電機、LED燈組）與MCU的供電路徑分開。

八、常見誤區提醒

誤區1：“電容容量越大越好”。大電容通常高頻響應差，需要與小電容配合使用。且MLCC有電壓效應，標稱值不等于工作時的實際值。
誤區2：“只在板子電源入口放一個大電容就夠了”。高頻電流需要就近提供，距離太遠，寄生電感會讓去耦效果大打折扣。
誤區3：忽視示波器探頭的正確接地方法，導致誤判電源質量。
